Расчёт резистора для стабилитрона
Онлайн-калькулятор CALCZENERDIODE
Схема подключения стабилитрона
Ток стабилизации, переменная: I .
Резистор R1 , переменные: R1 , P1 , UR1 (UR1 - на схеме не показан).
Стабилитрон VD1 , переменные: P2 , Uout .
Наведите курсор мыши на поле ввода (будет подсказка)!
Настройки полей ввода:
Uin
-
от 0.1 В и до 1000 В, с шагом 0.1 В.
Uout
-
от 0.1 В и до 1000 В, с шагом 0.1 В.
I
-
от 0.1 мА и до 3000 мА, с шагом 0.1 мА.
Внимание!
В поля ввода можно ввести и другие числа!
Количество знаков после точки (запятой), можно ввести больше одного знака!
При этом красная рамка вокруг поля ввода не считается ошибкой!
Наведите курсор мыши на переменную (будет подсказка)!
R1 =
?
P1 =
?
P2 =
?
UR1 =
?
UR1 - это напряжение на резисторе R1 .
На схеме данное напряжение не показано!
Выберите нужный набор резисторов
и нажмите кнопку "Посчитать "
Ближайшее стандартное (E24 ):
?
Уважаемый соискатель!
Проверить результаты расчётов можно в программе LTspice XVII !
Примечание.
Резистор R1 можно рассчитать данным калькулятором!
Разница между током I1 и током I2 - очень мала!
Примечание.
Резистор R1 можно рассчитать данным калькулятором!
Разница между током I1 и током I2 - очень мала!

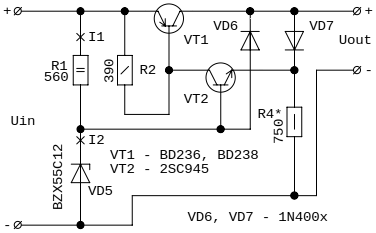

Схема (пример 2) .
Литература:
Книга Начинающему радиолюбителю. В.И. Галкин. 2-е издание. 1989г. Стр. 289, 291.
Книга Начинающему радиолюбителю. В.И. Галкин. 3-е издание. 1995г. Стр. 402, 404.
Спасибо!
Скачать книги можно у меня на главной странице!
Спойлер: Некоторые ответы на некоторые вопросы!
Таблицы с готовыми расчётами, таблицы n1
Выберите нужный набор резисторов и наведите курсор
мыши на сопротивление резистора R1 (в таблицах n1)!
Также Вы можете нажать на такой квадратик:
(в таблицах n1)!
-
для удобства (открывает модальное окно с ближайшем стандартным сопротивлением)!
Онлайн-калькулятор CALCZENERDIODE
Схема подключения стабилитрона
Резистор R1 , переменные: I1 , R1 , P1 , UR1 (UR1 - на схеме не показан).
Стабилитрон VD1 , переменные: I2 , P2 , Uout .
Нагрузка Rн , переменные: I3 , Rн , P3 .
Наведите курсор мыши на поле ввода (будет подсказка)!
Настройки полей ввода:
Uin
-
от 0.1 В и до 1000 В, с шагом 0.1 В.
Uout
-
от 0.1 В и до 1000 В, с шагом 0.1 В.
I2
-
от 0.1 мА и до 3000 мА, с шагом 0.1 мА.
Rн
-
от 0.1 Ом и до 100 000 000 Ом, с шагом 0.1 Ом.
Внимание!
В поля ввода можно ввести и другие числа!
Количество знаков после точки (запятой), можно ввести больше одного знака!
При этом красная рамка вокруг поля ввода не считается ошибкой!
Наведите курсор мыши на переменную (будет подсказка)!
R1 =
?
I1 =
?
I3 =
?
P1 =
?
P2 =
?
P3 =
?
UR1 =
?
UR1 - это напряжение на резисторе R1 .
На схеме данное напряжение не показано!
Выберите нужный набор резисторов
и нажмите кнопку "Посчитать "
Ближайшее стандартное (E24 ):
?
Уважаемый соискатель!
Проверить результаты расчётов можно в программе LTspice XVII !

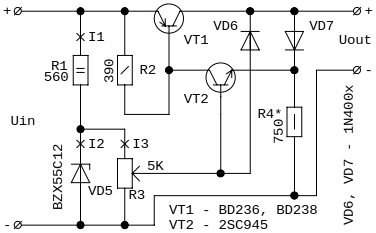

Схема (пример 2) .
Примечание.
Резистор R3 не совсем правильно регулирует выходное напряжение (под нагрузкой)!
Литература:
Книга Начинающему радиолюбителю. В.И. Галкин. 2-е издание. 1989г. Стр. 289, 291.
Книга Начинающему радиолюбителю. В.И. Галкин. 3-е издание. 1995г. Стр. 402, 404.
Спасибо!
Скачать книги можно у меня на главной странице!
Спойлер: Некоторые ответы на некоторые вопросы!
Таблицы с готовыми расчётами, таблицы n2
Выберите нужный набор резисторов и наведите курсор мыши на сопротивление
резистора R1 (в таблицах n2) или наведите курсор мыши на 1 ,2 (в таблицах n2)!
Также Вы можете нажать на такой квадратик:
(в таблицах n2)!
1 ,2
-
для удобства (показывает ближайшее стандартное сопротивление)!
-
для удобства (открывает модальное окно с ближайшем стандартным сопротивлением)!
Онлайн-калькулятор CALCZENERDIODE
Схема подключения стабилитрона
Ток стабилизации, переменная: I .
Резистор R1 , переменные: R1 , P1 , UR1 (UR1 - на схеме не показан).
Стабилитрон VD1 , переменные: P2 , Uout .
Наведите курсор мыши на поле ввода (будет подсказка)!
Настройки полей ввода:
Uin
-
от 0.1 В и до 1000 В, с шагом 0.1 В.
Uout
-
от 0.1 В и до 1000 В, с шагом 0.1 В.
R1
-
от 0.1 Ом и до 100 000 000 Ом, с шагом 0.1 Ом.
Внимание!
В поля ввода можно ввести и другие числа!
Количество знаков после точки (запятой), можно ввести больше одного знака!
При этом красная рамка вокруг поля ввода не считается ошибкой!
Наведите курсор мыши на переменную (будет подсказка)!
Уважаемый соискатель!
Проверить результаты расчётов можно в программе LTspice XVII !
Онлайн-калькулятор CALCZENERDIODE
Схема подключения стабилитрона
Резистор R1 , переменные: I1 , R1 , P1 , UR1 (UR1 - на схеме не показан).
Стабилитрон VD1 , переменные: I2 , P2 , Uout .
Нагрузка Rн , переменные: I3 , Rн , P3 .
Наведите курсор мыши на поле ввода (будет подсказка)!
Настройки полей ввода:
Uin
-
от 0.1 В и до 1000 В, с шагом 0.1 В.
Uout
-
от 0.1 В и до 1000 В, с шагом 0.1 В.
R1
-
от 0.1 Ом и до 100 000 000 Ом, с шагом 0.1 Ом.
Rн
-
от 0.1 Ом и до 100 000 000 Ом, с шагом 0.1 Ом.
Внимание!
В поля ввода можно ввести и другие числа!
Количество знаков после точки (запятой), можно ввести больше одного знака!
При этом красная рамка вокруг поля ввода не считается ошибкой!
Наведите курсор мыши на переменную (будет подсказка)!
I1 =
?
I2 =
?
I3 =
?
P1 =
?
P2 =
?
P3 =
?
Уважаемый соискатель!
Проверить результаты расчётов можно в программе LTspice XVII !
Набор png-файлов и набор макрорасширений LaTex
Формулы сделаны с помощью редактора формул (LaTex )
с последующими правками в графическом редакторе Gimp .
Спасибо сайту http://primat.org
Стабилитроны серии BZX55_ (BZX55C2V4 ... BZX55C39)
Даташит производителя DC COMPONENTS CO., LTD.
Тайвань, Китай (Taiwan, China)
Даташит предоставляется как есть!
Технические характеристики стабилитронов серии BZX55_
Названия столбцов в таблице:
TYPE
-
Тип стабилитрона.
Nominal Zener Voltage
-
Напряжение стабилизации (от и до).
Zener Test Current
-
Испытательный ток стабилитрона, ток 1.
Maximum Zener Impedance
-
Максимальное сопротивление стабилитрона.
IZK
-
Испытательный ток стабилитрона, ток 2.
Maximum Reverse Leakage Current
-
Максимальный обратный ток утечки.
Typical Temperature Coefficient
-
Температурный коэффициент.
Maximum Regulator Current
-
Испытательный (максимальный) ток стабилитрона.
Условные обозначения электрических параметров стабилитронов:
VZ
-
Напряжение стабилизации стабилитрона (VZ при IZT ).
IZT
-
Ток стабилизации стабилитрона.
ZZT @ IZT
-
Максимальное сопротивление при испытательном токе IZT (ток 1).
ZZT @ IZK
-
Максимальное сопротивление при испытательном токе IZK (ток 2).
IR
-
Максимальный обратный ток утечки (IR при VR ).
VR
-
Обратное напряжение.
IZM
-
Максимальный ток через стабилитрон.
Примечание.
Условные обозначения электрических параметров стабилитронов подсмотрел здесь .
Логотип производителя:
Сайт производителя:
http://www.dccomponents.com
Стабилитроны серии BZX55C_ были в интернет-магазинах:
Справочник по Российским стабилитронам
здесь .
Стабилитроны серии BZX55_ (BZX55C2V4 ... BZX55C75)
Даташит производителя Vishay Semiconductors
Даташит предоставляется как есть!
Технические характеристики стабилитронов серии BZX55_
Названия столбцов в таблице:
PART NUMBER
-
Тип стабилитрона.
ZENER VOLTAGE RANGE
-
Напряжение стабилизации и его разброс.
TEST CURRENT
-
Испытательный ток стабилитрона.
REVERSE LEAKAGE CURRENT
-
Обратный ток утечки.
DYNAMIC RESISTANGE
-
Динамическое сопротивление.
TEMPERATURE COEFFICIENT
-
Температурный коэффициент.
Условные обозначения электрических параметров стабилитронов:
VZ
-
Напряжение стабилизации стабилитрона (VZ при IZT1 ).
IZT1
-
Испытательный ток стабилитрона (ток 1).
IR
-
Обратный ток утечки (IR при VR ).
VR
-
Обратное напряжение.
ZZT
-
Максимальное динамическое сопротивление при испытательном токе IZT1 (ток 1).
ZZK
-
Максимальное динамическое сопротивление при испытательном токе IZT2 (ток 2).
TKVZ
-
Температурный коэффициент.
Примечание.
Условные обозначения электрических параметров стабилитронов подсмотрел здесь .
Примечание 2.
Динамическое сопротивление = Дифференциальное сопротивление.
Логотип производителя:
Vishay Intertechnology:
Wiki
Vishay Intertechnology:
Вики
Сайт производителя:
https://www.vishay.com
Стабилитроны серии BZX55C_ были в интернет-магазинах:
Справочник по Российским стабилитронам
здесь .
Находим ближайшее стандартное сопротивление
Находим ближайшее стандартное сопротивление
Лицензия (License): Free .
e24.js (в UTF-8)
Уважаемый соискатель!
Если Вы будете использовать этот код у себя на сайте!
Сделайте ссылку на GITHUB и сделайте ссылку на мой сайт!
Спасибо.
Репозиторий здесь .
Ukraine. (C) Демидов С.В.
Ряды резисторов на сайте RadioLibrary :
Благодарность за сайт RadioLibrary : Россия, г. Магнитогорск, Мусин Марат .
