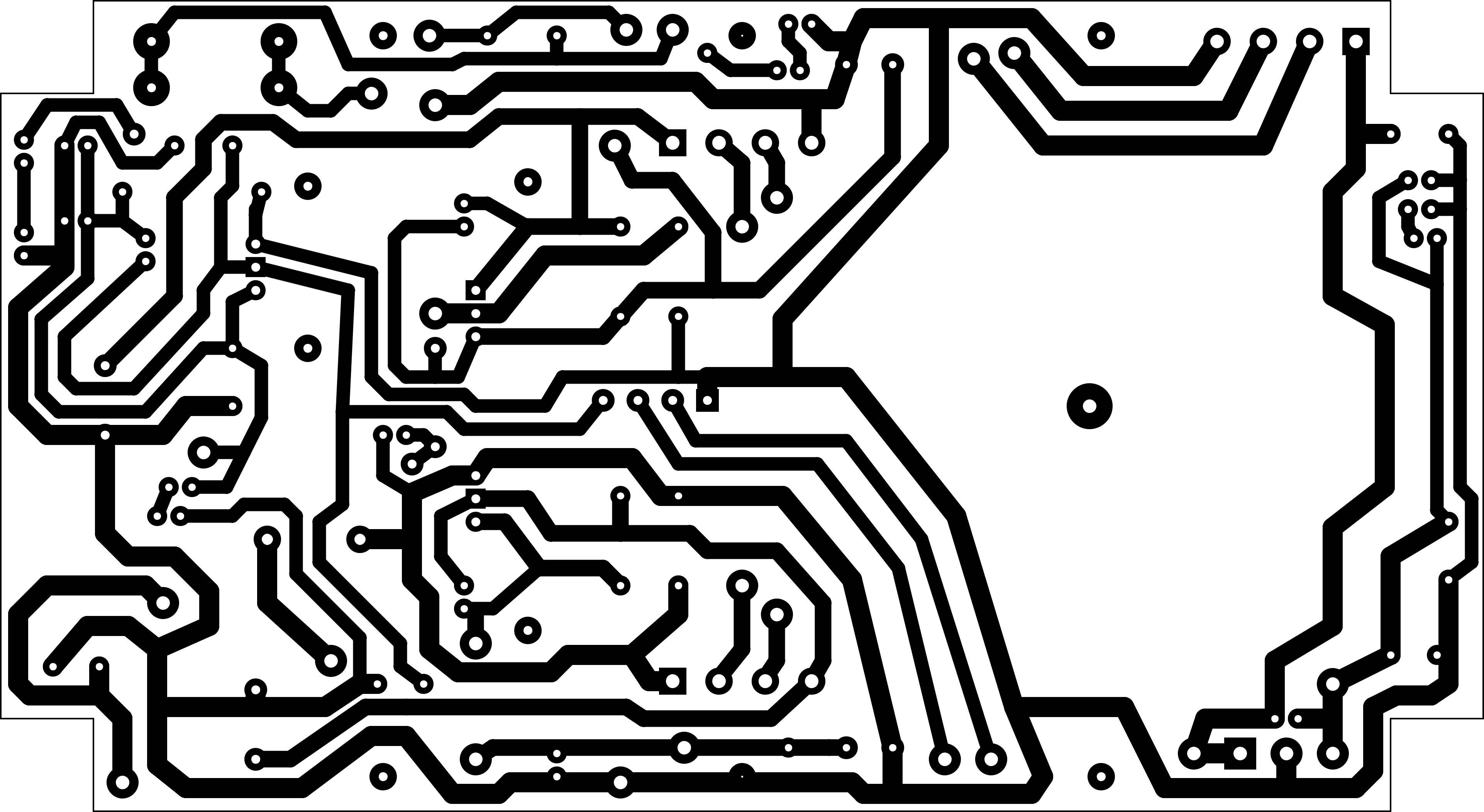

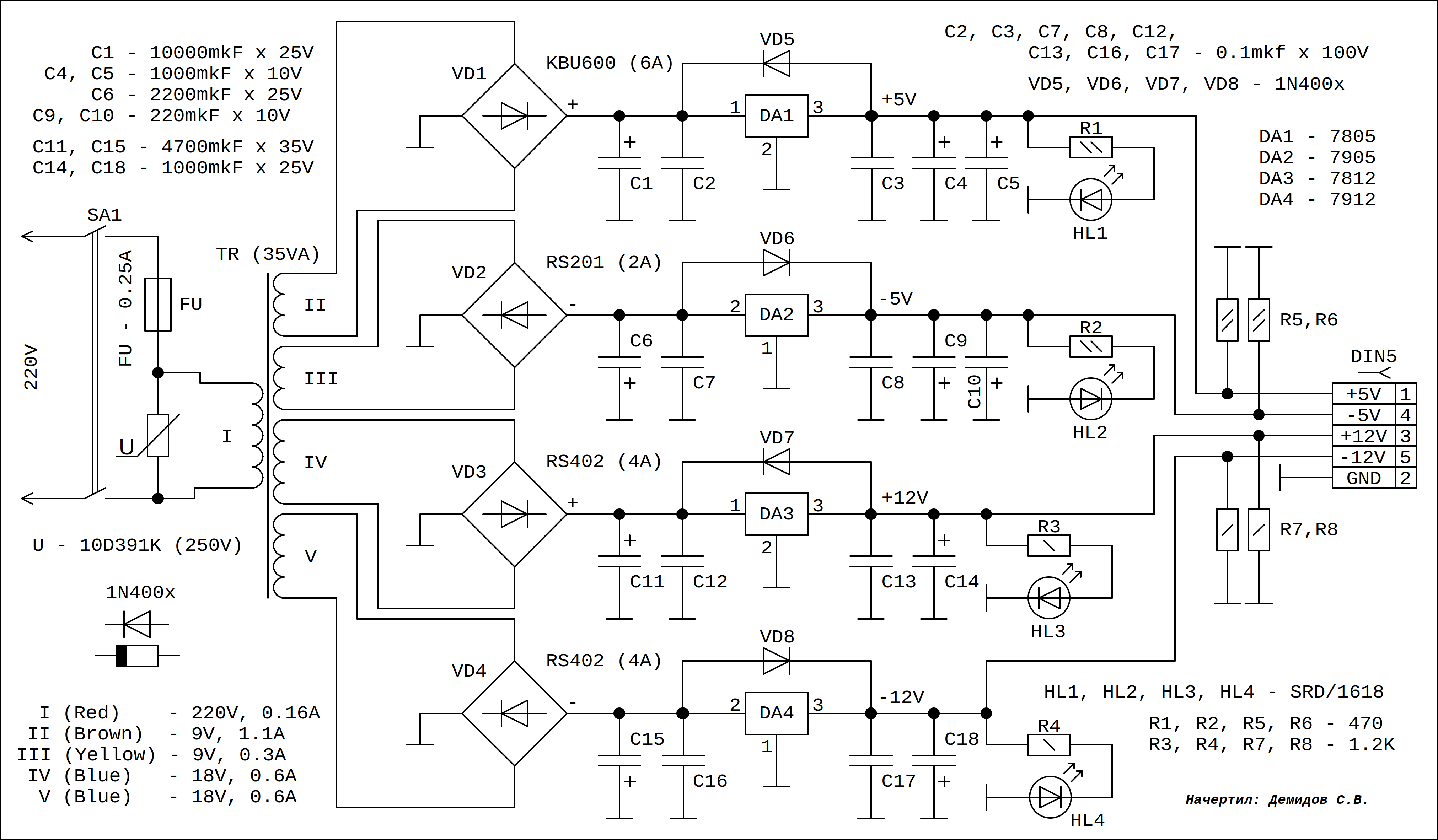

Стабилизированный блок питания +5В/1А, -5В/0.3A, +12В/0.5А, -12В/0.5А Схема блока питания Используемые микросхемы: L7805CV (+5В), L7905CV (-5В), L7812CV (+12В), L7912CV (-12В). В 600dpi: Здесь Расположение радиодеталей на печатной плате В 600dpi: Здесь Печатная плата (позитив) В 600dpi: Здесь Внимание! Специальную плёнку для фотошаблонов или бумагу для термопереноса (технология ЛУТ) можно купить здесь Печатная плата (негатив) В 600dpi: Здесь Внимание! Специальную плёнку для фотошаблонов или бумагу для термопереноса (технология ЛУТ) можно купить здесь Собранный блок питания Уважаемый соискатель! Обратите своё внимание на результаты тестов! Смотрите pdf-файл (смотрите в конце). Что огорчает? +12В и -12В - сильный нагрев радиатора RAD3 при токе в 0.235А! +12В/0.235А и -12В/0.235А, нагрев радиатора RAD3 - 57°C. Площадь радиатора RAD3 - 222 кв.см. Дополнение Схема выполнена в редакторе TinyCAD Ver. 3.00.01 Разводка платы - Express PCB Plus Layout Ver. 1.1.6 Файл TinyCAD'а (схема): PS_512.dsn (скачать правой кнопкой мыши, потом сохранить как...) Файл Express PCB Plus (печатная плата): PS_512_(DIN5_Inside).rrb Файл: TinyCADLibrarySt_Power_Supply_+5V_-5V_+12V_-12V.TCLib Условные графические обозначения радиодеталей для программы TinyCAD. Использовались при рисовании схемы! Подключить библиотеку можно: Library => Add... Перед загрузкой схемы в редактор TinyCAD, необходимо установить шрифт Liberation Mono! Архив: PS_512_User-Defined Parts.7z Посадочные места радиодеталей для программы ExpressPCB Plus Layout Использовались при рисовании печатной платы! Скопировать в Windows 7 в 'C:\Users\здесь_имя_пользователя\Documents\ExpressPCB Plus\User-Defined Parts' Ukraine (Украина). (C) Демидов С.В.
