автор: Kenneth Styrberg
перевод: Sailor
Относится к Blender v2.34
Очень часто в реальной жизни, у некоторых материалов таких как кожа или метал, цвет диффузии и отблесков может немного отличаться. Это зависит от количества энергии, которую получает поверхность и от светового угла.
Новая опция в Blender'е Ramp Shader (Рамповые шейдеры) позволяет вам настроить участок цвета для Материала, и определить как этот участок будет менятся по всей поверхности, а также как он смешивается с "настоящим цветом" (обычно это цвет материала или выходящей текстуры).
Так как вычисление текстуры в Blender'е происходит до воздействия шейдеров, опцией
Ramp Shader можно полностью изменить цвет материала или текстуры. Но если использовать опции смешивания и Alpha (прозрачность), то в материалах Blender'а можно создать дополнительные слои шейдеров .

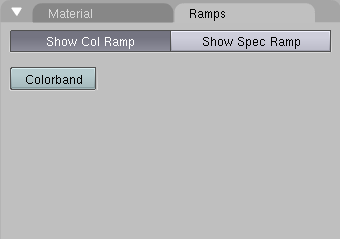

Панель (или вкладка) Ramps находится в контексте
Material (F5). Здесь находятся две кнопки, которые при нажатии отображают настройки цвета или для диффузного шейдера - кнопка Show Col
Ramp или для шейдера отблесков (зеркальности) - кнопка Show Spec Ramp . (Рис 10.15 Панель Ramps.).

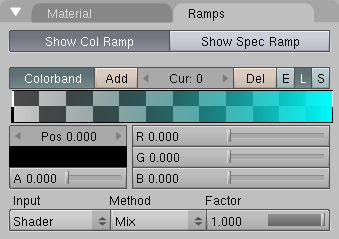

Нажатие на кнопку Colorband активирует цветовую палитру (цветовой канал с управляющими маркерами) для Ramp
Shaders (рамповых шейдеров). По умолчанию, палитра имеет два цветовых маркера в канале, у первого значение
Alpha = 0, и цвет не виден. А второй имеет голубой (бирюзовый) цвет и значение
Alpha = 1. (Рис 10.16 Цветовая палитра.).
Add - Добавляет новый серый (по умолчанию) цветовой маркер в центр канала.
Cur - Отображает номер цветового маркера, выбранного на данный момент.
Del - Удаляет выбранный цветовой маркер.
E/L/S - Определяет тип интерполяции между цветом
Ramp Shader (рамповых шейдеров)и цветомМатериала. E - легкий или кубический, L - линейный, а S - Б-сплайн.Alpha - Определяет видимость эффекта от
Ramp Shader. ЗначениеAlphaравное 0 означает полную прозрачностьRamp Shader, а значит рамповые шейдеры не будут видны. Значение 1 делаетRamp Shaderнепрозрачными. Если вы установите цвет с различными значениямиAlpha, они будут интерполироваться между собой и получится плавный переход между разными установками прозрачности. Вы можете наблюдать результат настроекAlphaна специальной панельке с шаблоном (черно-белые квадратики). Если шаблон просматривается, значит прозрачность менее 1.R/G/B - Текущий цвет в RGB-формате. Вы можете установить нужный вам цвет кликнув ЛКМ по цветовому окошку, которое находится под текстовым полем
Posи используяцветовой указатель, или перемещением RGB-слайдеров.
Текущий цвет в канале, отображается маркером (тоненькая вертикальная черно-белая полосочка). Чтобы выбрать нужный цветовой маркер, вы можете либо кликнуть по нему ЛКМ, или вы брать его номер с помощью стрелок в цифровом поле Cur. Можно еще нажать в цифровом поле
SHIFT-ЛКМ и просто ввести вручную нужный номер.
Перемещать цветовые маркеры можно или
ЛКМ: кликнуть по маркеру и двигать его, или с помощью стрелок в цифровом поле Pos, либо кликнуть SHIFT-ЛКМ и ввести значение расположения вручную.
Примечание
Если вы измените порядок цветовых маркеров, изменится и их номера. Номера маркеров начинаются всегда с 0, слева на право.
В самом низу пенели есть две кнопки, с выпадающим меню и слайдер, которые определяют работу Ramp Shaders (рамповых шейдеров):
Input (Ввод)
Shader (Шейдер) - Вычисление цвета происходит по основной шейдерной формуле (как Lambert или Phong). В данном случае количество света не влияет на цвет, влияет только его направление.
Energy (Энергия) - Работает также как и
Shader, но также в вычислении участвует значение количества энергии света, цвет и дистанция. Это заставляет материал изменять свой цвет с бОльшим попаданием на него света.Normal (Нормаль) - Для
Ramp Shaderиспользуются нормаль поверхности, относительно камеры.Result (Результат) - Эта опция, делает вычисление после всех шейдерных расчетов. Это позволяет вам полностью контролировать все шейдеры, включая 'Toon'. С использованием значения alpha, можно очень тонко подстроить окончательный вид для
Материала.
Method (Метод)
Меню Method содержит опции для нескольких типов смешивания (блендинга):
Mix (Смесь), Add (Плюс), Subtract (Минус), Multiply (Умножить), Screen (Экран), Divide (Разделить), Difference (Разность),
Darken (Затемнение) и Lighten (Осветление).
Опцией Method вы можете выбрать метод смешивания (блендинга) между цветом из Input и цветом установленным самим Рамповым шейдером.
Factor (Фактор)
Слайдер Factor определяет силу эффекта от
Ramp Shader: значение 0 означает полное отсутствие эффекта, а значение
1.0 означает полный эффект.
Давайте сделаем что-нибудь простенькое с использованием Ramp Shaders (рамповых шейдеров).
1. Удалите из сцены куб (по умолчанию) и добавьте меш обезьянки! (SHIFT-A -> Add -> Mesh -> Monkey).
Нажмите кнопку Subsurf и установите уровень подразделения для отображения и рендеринга на 2. Нажмите Set
Smooth чтобы сгладить меш. Все эти опции в контексте
Edit. (F9).
2. Теперь нажмите TAB чтобы выйти из
Режима редактирования. Жмем F5 и заходим в контекст
Material. На панели Material нажимаем

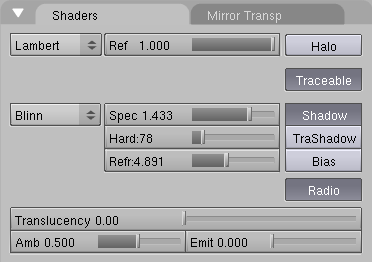

Add New чтобы добавить новый материал. Настройте параметры во вкладке
Shaders ка на Рис 10.20.

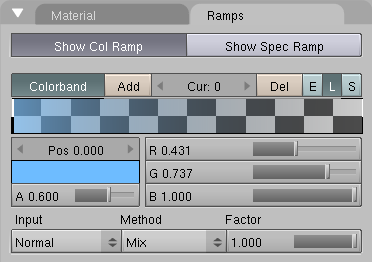

3. Перейдите во вкладку Ramps чтобы открыть панель
Ramp Shader. Нажмите кнопку Colorband чтобы активировать настройки Ramp Shader. Теперь, попробуйте установить параметры как на Рис 10.21. Не забудьте установить опцию
Input в Normal. Для второго цвета справа значение Alpha = 0, а сам цвет полностью черный!

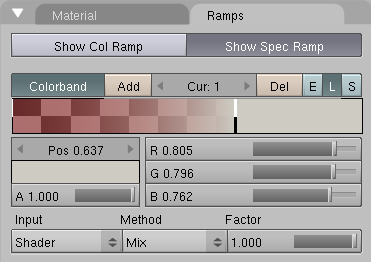

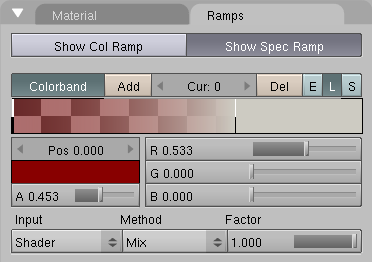

4. Во вкладке Ramps нажмите кнопку Show
Spec Ramp и попробуйте установить параметры как на
Рис 10.22, 0. и Рис 10.23, 1.

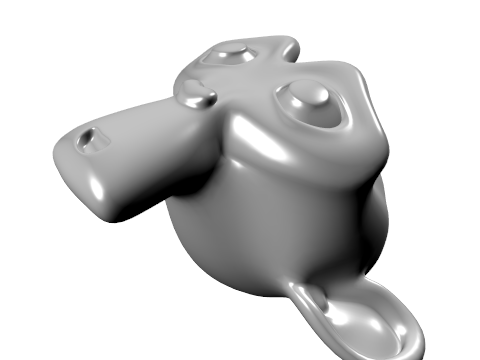

Вот и результаты рендеринга с учетом тех настроек, которые мы только что сделали. На
Рис 10.24 нет Ramp Shader
. На Рис 10.25 активирован Рамповый шейдер для цвета

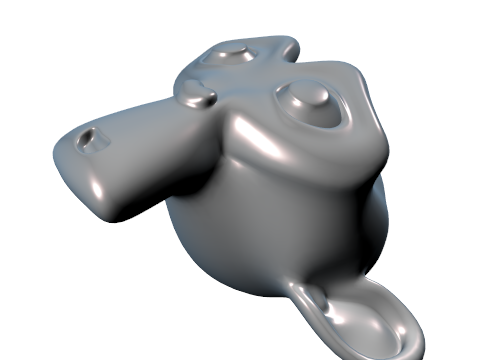

и наконец на Рис 10.26
активированы оба эффекта для Рампового шейдера цвета и для Рампового шейдера отблеска!
Помните, это только простейшая демонстрация одного эффекта Ramp
Shader. Можно получить на много больше, если попробовать изменить параметры
Input и Method. Посмотрите на разницу между этим примером и в результатах которые вы получите.
