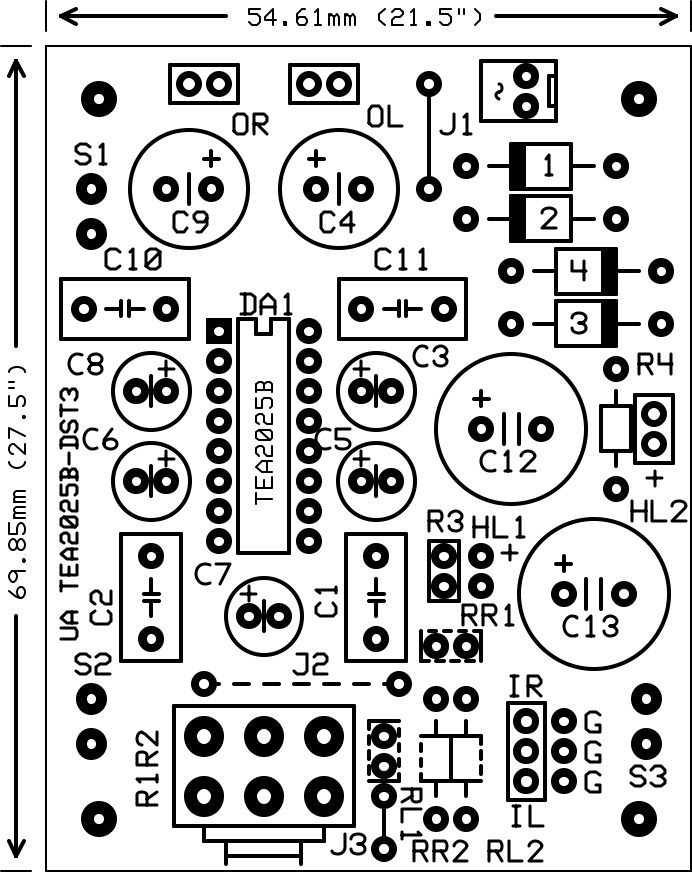

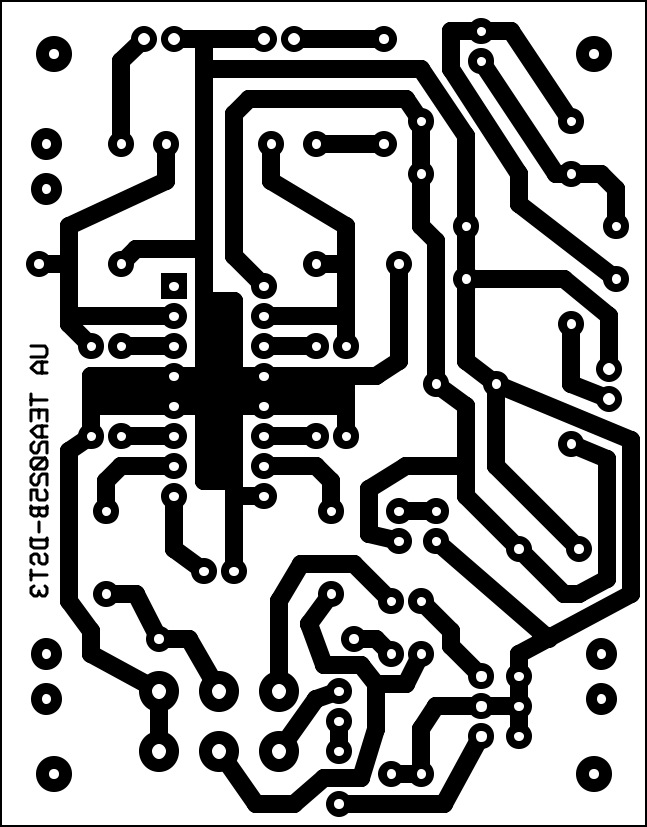

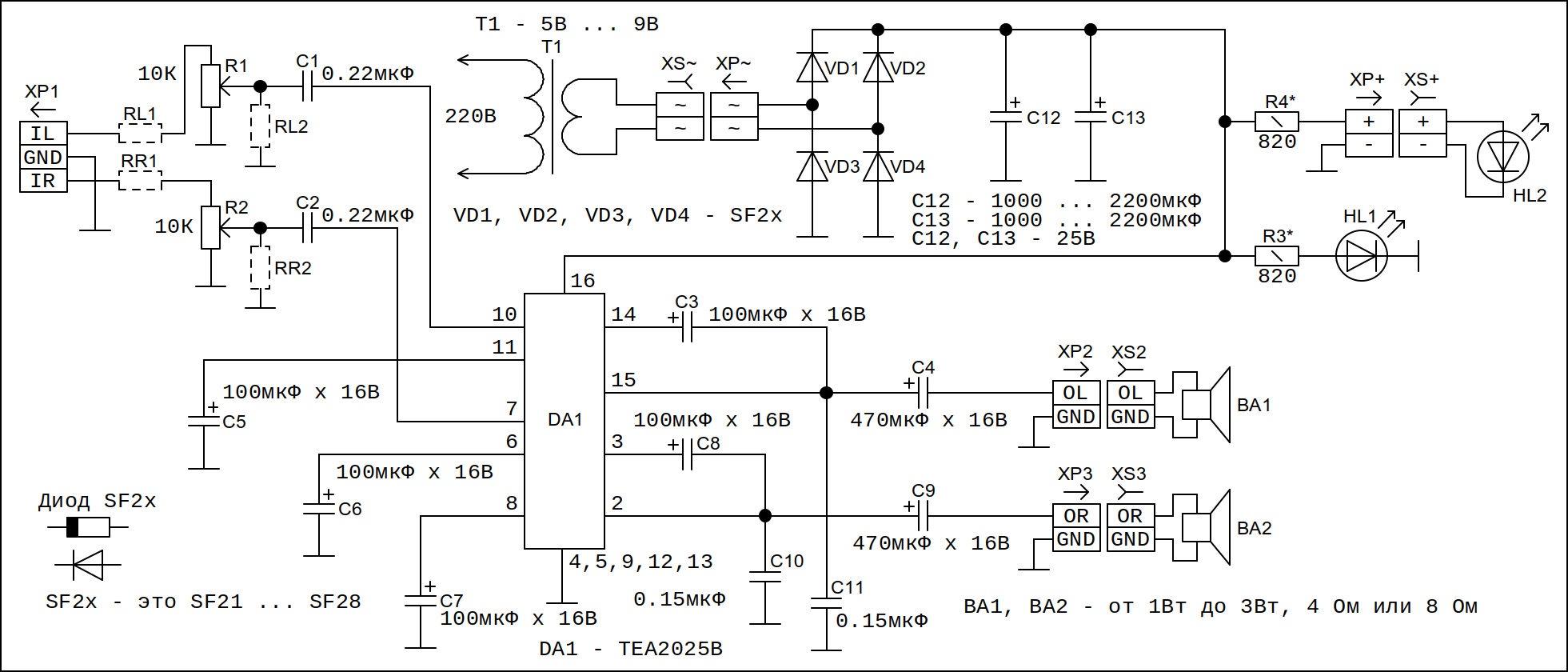

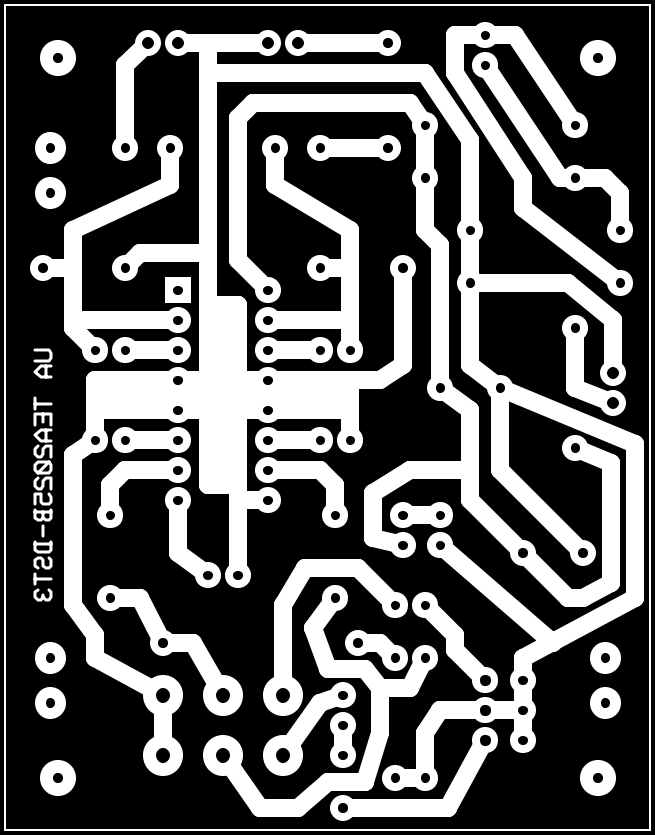

Усилитель звука на микросхеме TEA2025B Ver.3 Схема TEA2025B (стерео) с нестабилизированным источником питания Изображение в 300dpi:  здесь Даташит:  здесь Расположение радиодеталей на печатной плате Изображение в 300dpi:  здесь Печатная плата позитив и негатив Изображение в 300dpi: здесь Изображение в 300dpi: здесь Внимание! Специальную плёнку для фотошаблонов или бумагу для термопереноса (технология ЛУТ) можно купить здесь Собранная плата Используемые разъёмы XP~ и XS~ - разъём NS25-W2P ("папа"), разъём NS25-G2 ("мама"), контакты NS25-T (третье изображение) к разъёму NS25-G2. NS25-W2P, NS25-G2, NS25-T можно купить здесь XP+ и XS+, XP2 и XS2, XP3 и XS3 - разъём ZL201-02G ("папа"), разъём NSR-02 ("мама"), контакты NDR-T (третье изображение) к разъёму NSR-02. ZL201-02G, NSR-02, NDR-T можно купить здесь XP1 и XS1 аналогичны XP+ и XS+, XP2 и XS2, XP3 и XS3 - только тройной! PDF-файл Схема, печатная плата, собранная плата Ver.3.pdf Выходная мощность в режиме стерео При 12В,  8 Ом -  2.4Вт на каждый канал При  9В,  4 Ом -  2.3Вт на каждый канал При  9В,  8 Ом -  1.3Вт на каждый канал При  6В,  4 Ом -  1.0Вт на каждый канал При  6В,  8 Ом -  0.6Вт на каждый канал При  6В, 16 Ом - 0.25Вт на каждый канал При  6В, 32 Ом - 0.13Вт на каждый канал При  3В,  4 Ом -  0.1Вт на каждый канал При  3В, 32 Ом - 0.02Вт на каждый канал Дополнение Схема выполнена в редакторе: TinyCAD Ver. 2.90.00              Разводка платы: Express PCB Plus Layout Ver. 1.1.6        Файл TinyCAD'а: TEA2025B. Ver.3. Scheme.dsn Файл Express PCB Plus: TEA2025B. Ver.3. Pechatnaya plata.rrb Перед загрузкой схемы в редактор TinyCAD, необходимо установить шрифт Liberation Mono! Архив: TEA2025B. Ver.3. TinyCADLibrarySt.TCLib.7z Условные графические обозначения радиодеталей для программы TinyCAD. Использовались при рисовании схемы! Подключить библиотеку можно: Library => Add... Архив: TEA2025B. Ver.3. User-Defined Parts.7z Посадочные места радиодеталей для программы ExpressPCB Plus Layout Использовались при рисовании печатной платы! Скопировать в Windows 7 в 'C:\Users\здесь_имя_пользователя\Documents\ExpressPCB Plus\User-Defined Parts\' Ukraine (Украина). (C) Демидов С.В.

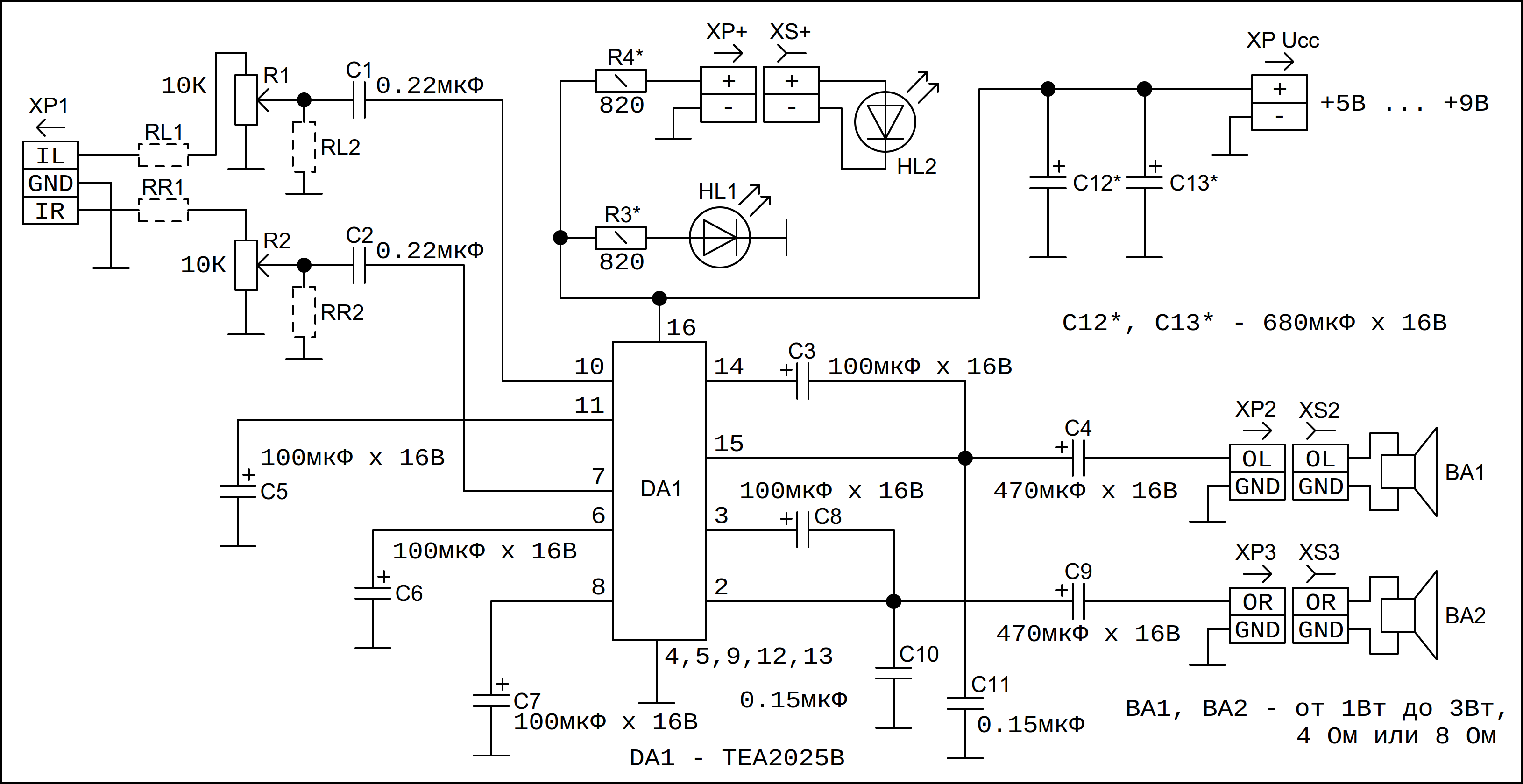

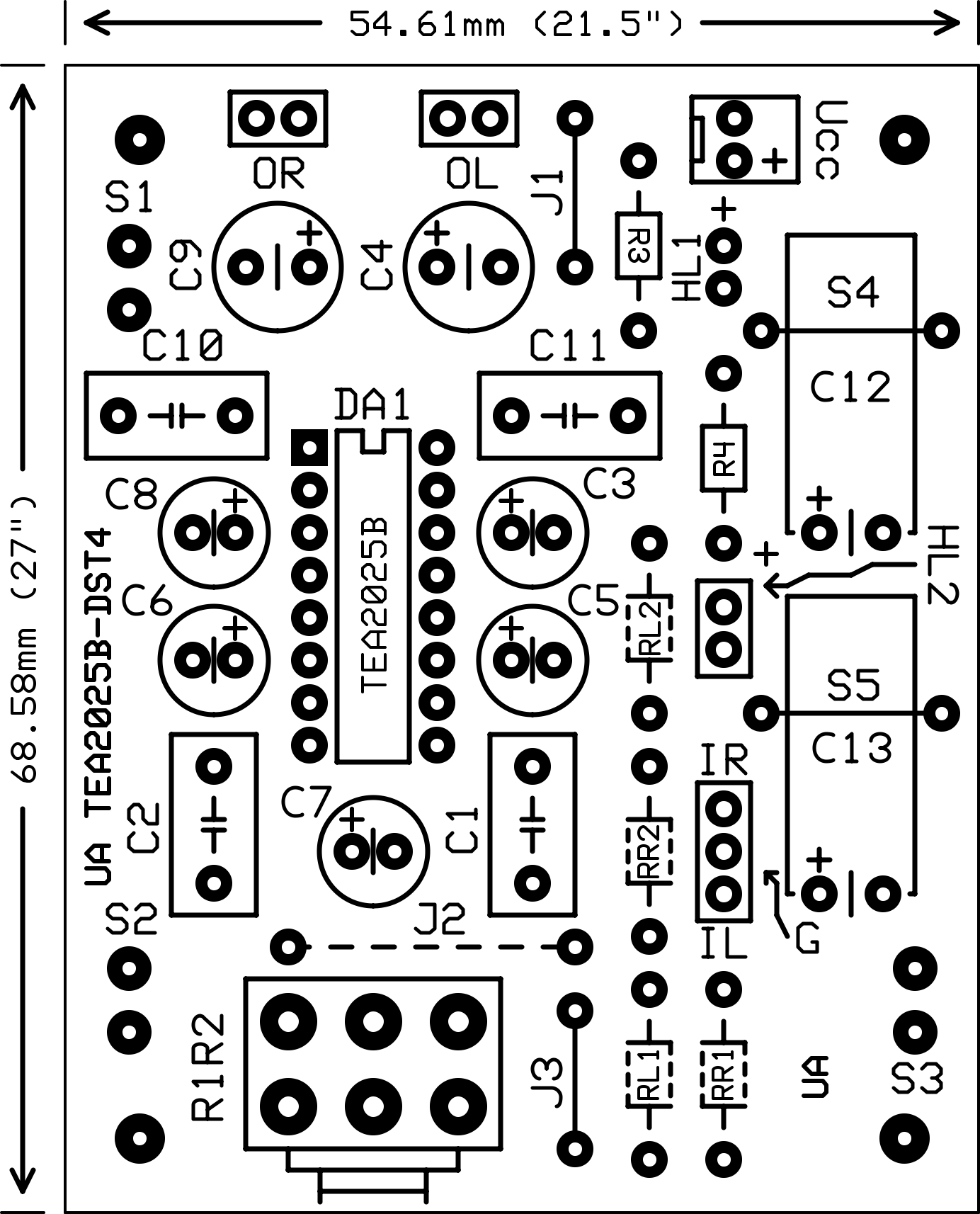

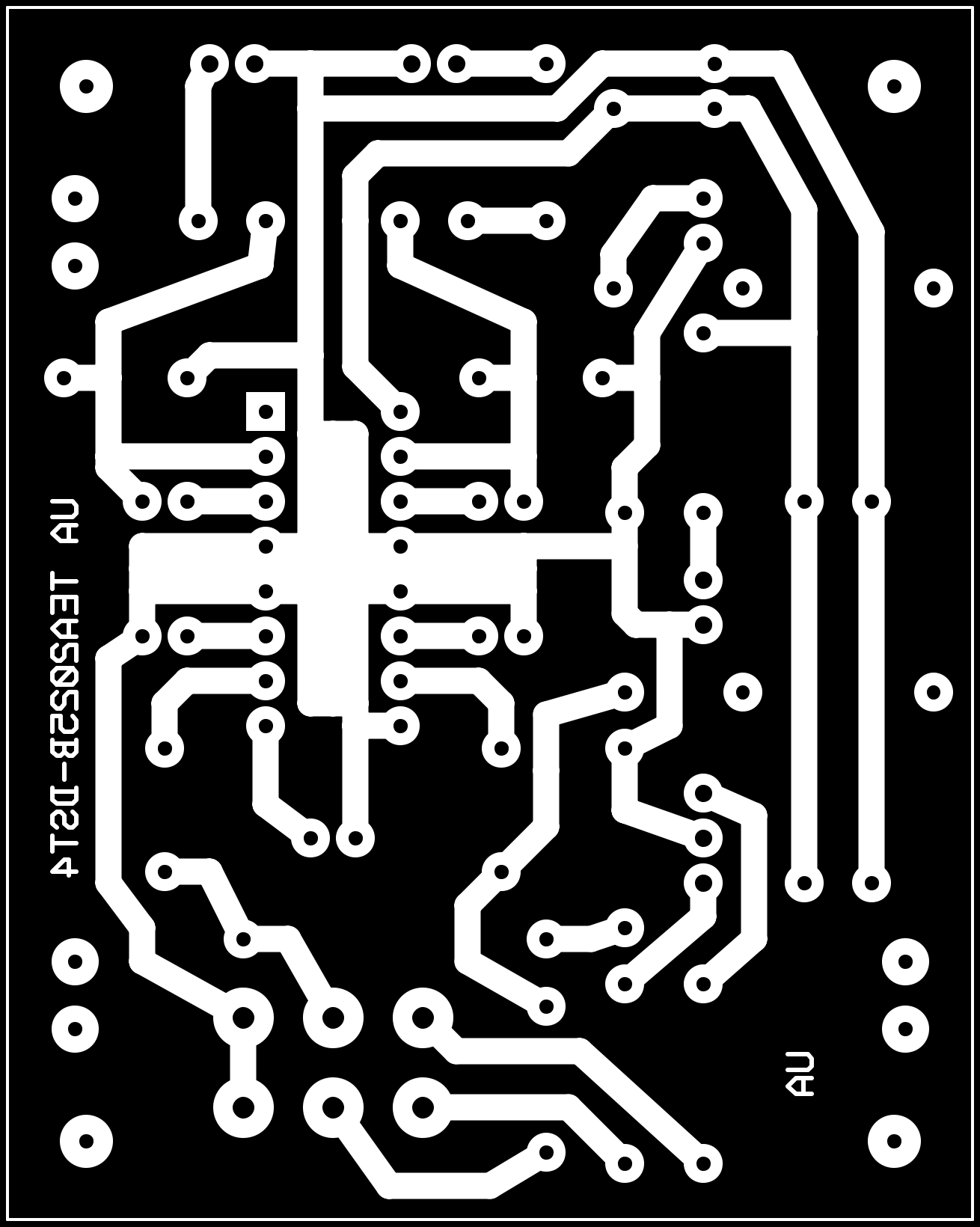

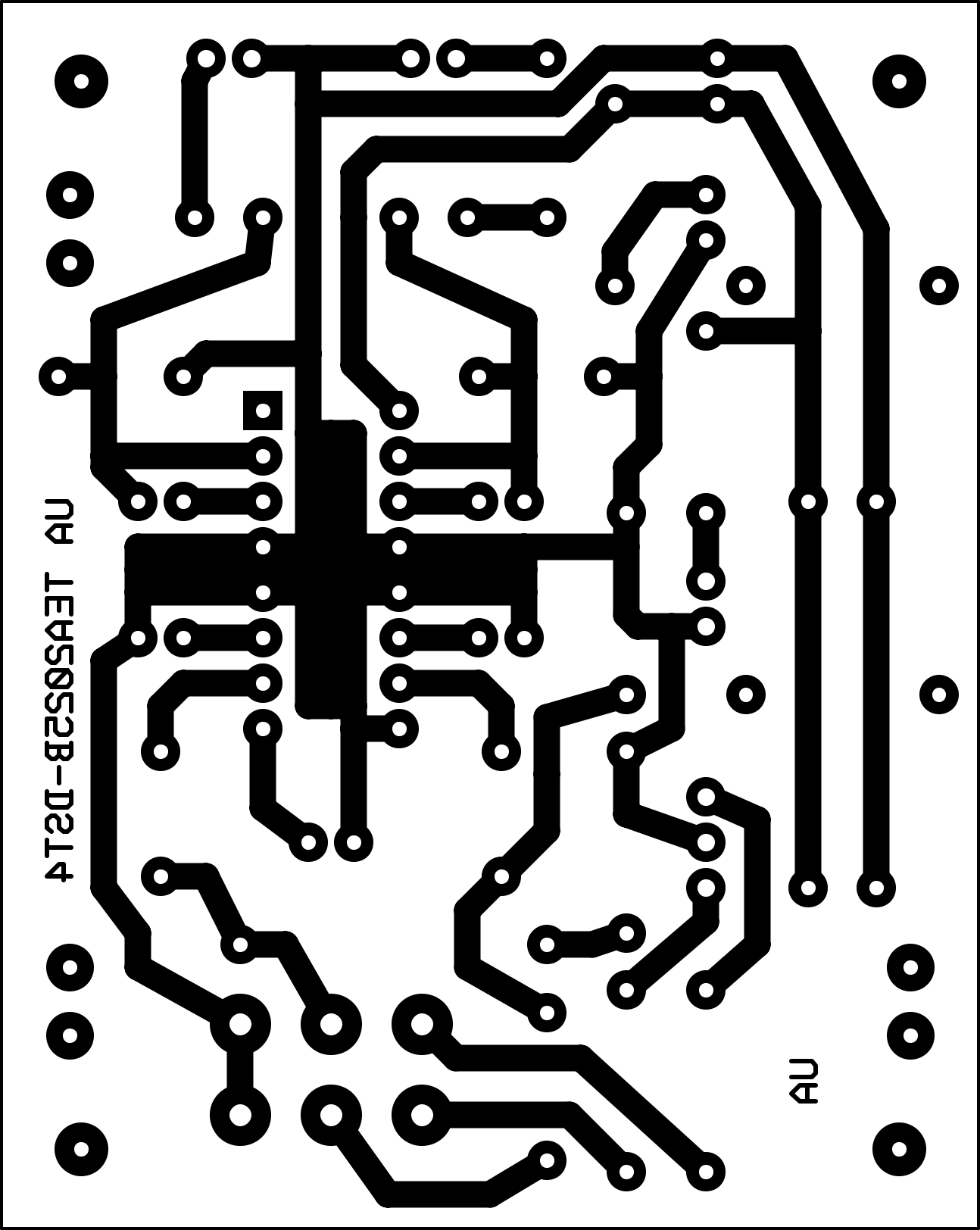

Усилитель звука на микросхеме TEA2025B Ver.4 Схема TEA2025B (стерео) без источника питания Изображение в 600dpi:  здесь Даташит:  здесь Расположение радиодеталей на печатной плате Изображение в 600dpi:  здесь Печатная плата позитив и негатив Изображение в 600dpi: здесь Изображение в 600dpi: здесь PDF-файл Схема, печатная плата Ver.4.pdf Дополнение Схема выполнена в редакторе: TinyCAD Ver. 2.80.08 Build #631              Разводка платы: Express PCB Plus Layout Ver. 1.1.6        Файл TinyCAD'а: TEA2025B. Ver.4. Scheme.dsn Файл Express PCB Plus: TEA2025B. Ver.4. Pechatnaya plata.rrb Перед загрузкой схемы в редактор TinyCAD, необходимо установить шрифт Liberation Mono! Архив: TEA2025B. Ver.4. TinyCADLibrarySt_TEA2025B.TCLib.7z Условные графические обозначения радиодеталей для программы TinyCAD. Использовались при рисовании схемы! Подключить библиотеку можно: Library => Add... Архив: TEA2025B. Ver.4. User-Defined Parts.7z Посадочные места радиодеталей для программы ExpressPCB Plus Layout Использовались при рисовании печатной платы! Скопировать в Windows 7 в 'C:\Users\здесь_имя_пользователя\Documents\ExpressPCB Plus\User-Defined Parts\' Ukraine (Украина). (C) Демидов С.В.

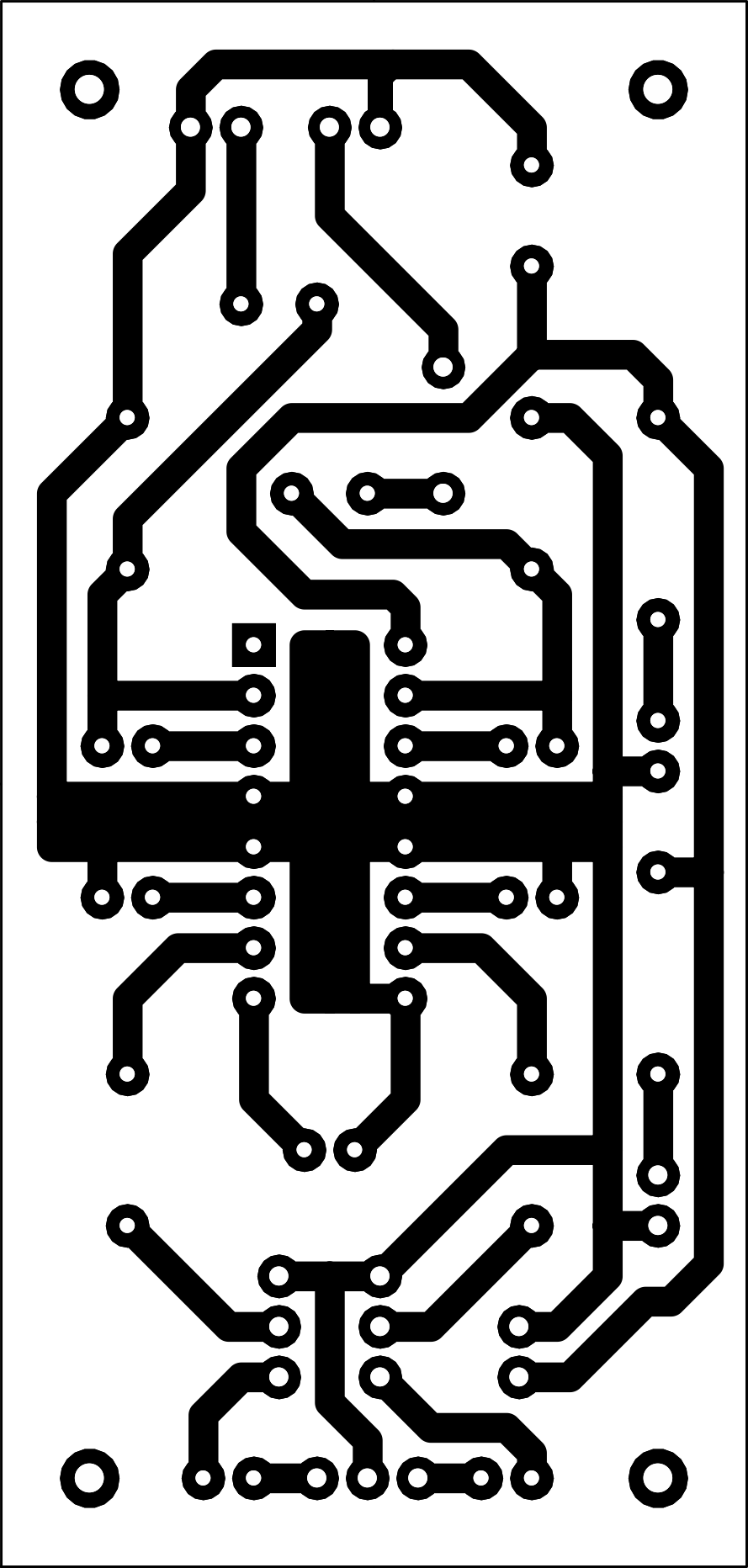

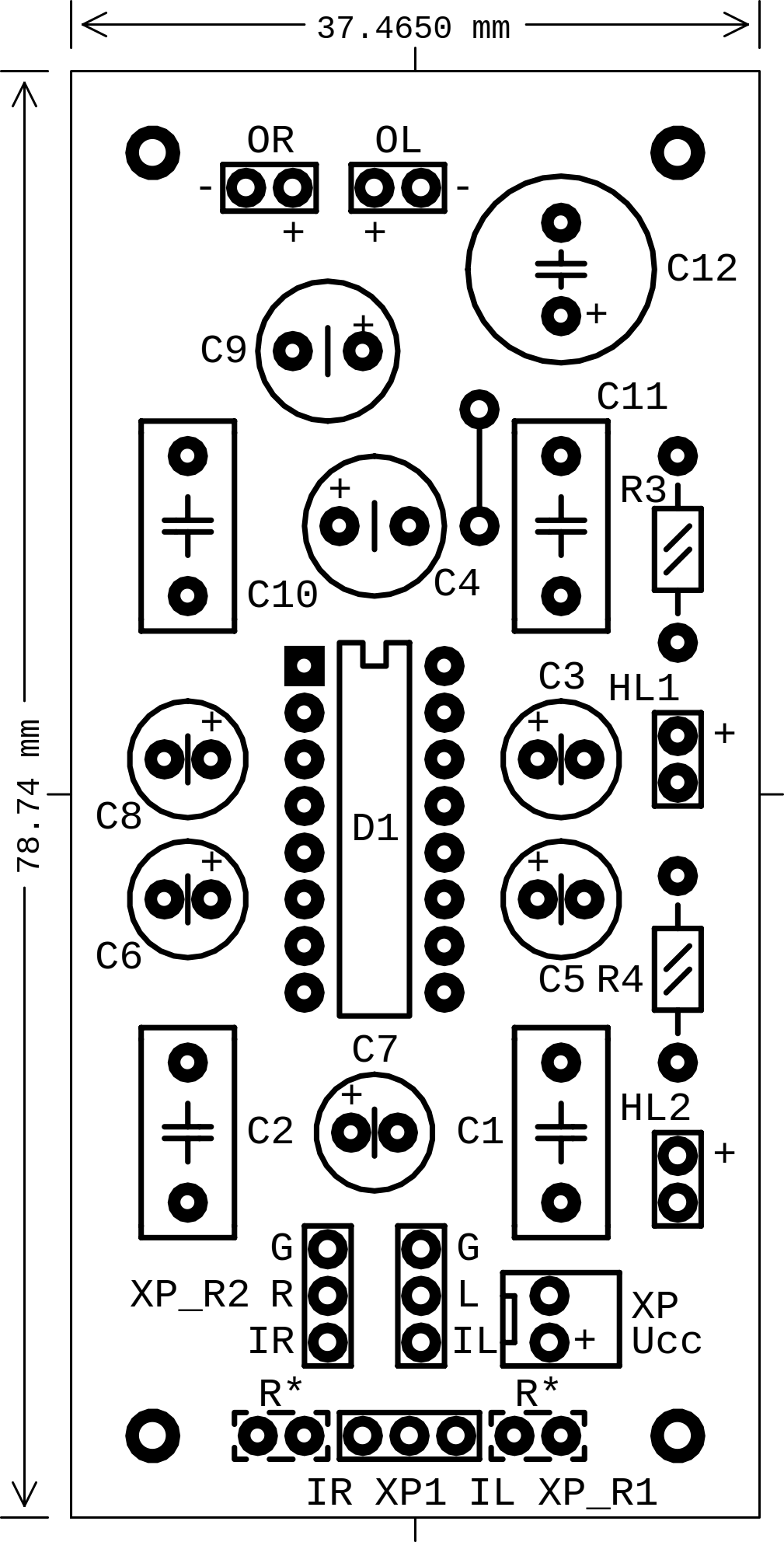

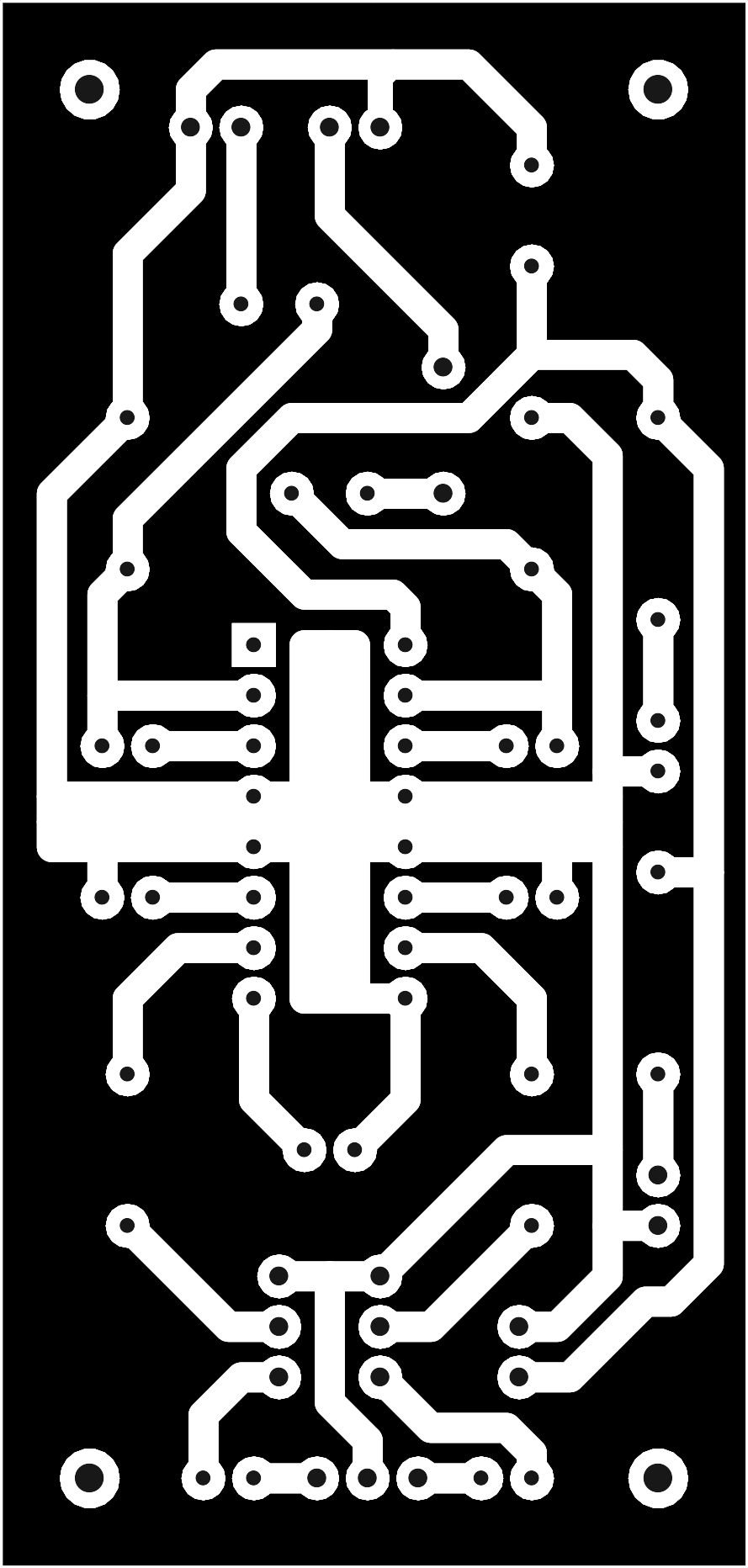

Усилитель звука на микросхеме TEA2025B Ver.5 Схема TEA2025B (стерео) без источника питания Изображение в 600dpi:  здесь Даташит:  здесь Печатная плата Расположение радиодеталей на печатной плате (600dpi): здесь Печатная плата позитив (600dpi): здесь Печатная плата негатив (600dpi): здесь Собранная плата Примечание. На фото, один динамик подключён неправильно (тот что справа, XS3 динамика повернуть на 180°)! XS3 (XS) - Это ответная часть к штыревому разъёму! :) Трансформатор Трансформатор (9В, 0.33А, 3Вт) можно купить в интернет-магазине "Космодром"! Трансформатор изготовлен в Украине! PDF-файлы TEA2025B Ver.5. Схема, печатная плата, собранная плата.pdf (RUS) TEA2025B Ver.5. Схема, печатная плата, собранная плата.pdf (UKR) Дополнение Схема выполнена в редакторе: TinyCAD Ver. 3.00.4              Разводка платы: DesignSpark PCB Ver. 10.0.0 Схема: TEA2025B Ver.5. Scheme (TinyCAD 3.00.4), RUS.dsn (скачать правой кнопкой мыши, потом сохранить как...) Схема: TEA2025B Ver.5. Scheme (TinyCAD 3.00.4), UKR.dsn (скачать правой кнопкой мыши, потом сохранить как...) Перед загрузкой схемы в редактор TinyCAD, необходимо установить шрифт Liberation Mono! Архив: TinyCADLibrarySt_TEA2025B.TCLib.7z Условные графические обозначения радиодеталей для программы TinyCAD. Использовались при рисовании схемы! Подключить библиотеку можно: Library => Add... Печатная плата: TEA2025B Ver.5. DesignSpark 10.0.0.pcb Посадочные места радиодеталей для программы DesignSpark PCB - я не выкладываю! Перед загрузкой печатной платы в DesignSpark PCB, необходимо установить шрифт Liberation Mono! Ukraine (Украина). (C) Демидов С.В.
