Навигация в 3D-пространстве

Направление просмотра (вращение)

Blender, по умолчанию, предоставляет три направления просмотра: сбоку, спереди и сверху. Blender использует правостороннюю систему координат, где ось Z направлена вверх, "бок" соответственно смотрит по оси X, "перед" смотрит по оси Y, и "верх" вдоль оси Z. Вы можете выбрать направление просмотра в 3D-окне, с помощью меню View>Front (Top и Camera) внизу, в заголовке 3D-окна (Рис 10) или с помощью клавиш NUM3 для вида "сбоку", NUM1 для вида "спереди" и NUM7 для вида "сверху".

Кроме этих трех направления просмотра, вид сцены можно вращать под любым углом. Перемещайте курсор мыши с нажатой СКМ в области 3D-окна: если вы начнете в середине окна и будете двигать мышью вверх-вниз или влево-вправо, то вид сцены будет вращаться относительно средины окна. Если вы начнете с краю и не будете двигать мышь к середине, то вид будет вращаться вокруг вашей оси просмотра (поворот через голову). Просто поиграйте с этой функцией и вы почувствуете как это все работает.

Для изменения угла просмотра пошагово, используйте клавиши NUM8 и NUM2, это соответствует вертикальному перемещению мыши с нажатой СКМ или NUM4 и NUM6, соответствует горизонтальному перемещению мыши с нажатой СКМ или воспользуйтесь меню View>Viewport Navigation>Orbit Left (Orbit Right, Up и Down) .

Перемещение и масштабирование вида

Для перемещения вида, удерживайте Shift и тащите мышь с нажатой СКМ в 3D-окне. Для пошагового перемещения, используйте клавиши Ctrl-NUM8, Ctrl-NUM2, Ctrl-NUM4 и Ctrl-NUM6 как при вращении.

Вы можете масштабировать сцену, удерживая Ctrl и перемещая мышь с нажатой ЛКМ или используя меню View>Viewport Navigation>Zoom In (Zoom Out) . Нажатие NUM Enter (или через меню View>Viewport Navigation>Reset Zoom), вернет масштаб сцены к первоначальному виду. Если вы владелец мыши с колесиком, то масштабировать вид можно вращая КМ, с курсором в 3D-окне. Клавиши масштабирования NUM+ и NUM-.

Перспектива и ортографическая проекция

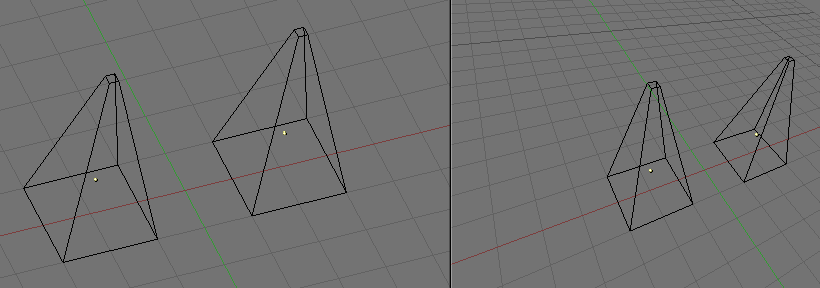

Каждое 3D-окно, поддерживает два разных типа проекции. Они показаны на Рис 12: перспектива (слева) и ортографическая (справа).

Перспектива - это то, к чему наш глаз привык, потому что отдаленные объекты кажутся меньшими. Ортографическая проекция часто вначале кажется немного странной, потому что объекты остаются того же самого размера, независимо от расстояния: это подобно просмотру сцены от отдаленной в бесконечность точки. Однако, ортонормированный просмотр очень полезен (это по умолчанию в Blender'е и в большинстве других 3D-программах), потому, что это обеспечивает более "техническое" проникновение в сцену, делая ее проще, для определения пропорций.

Чтобы изменить режим проекции 3D-окна, выберите из меню View>Perspective (или Orthographics) (Рис 10). Клавиша NUM5 переключает вид между этими двумя режимами.

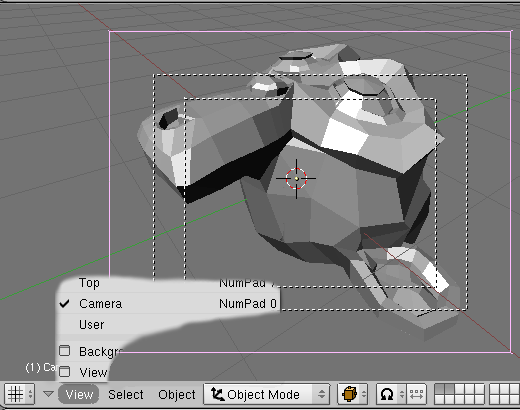

Клавиша NUM0(ноль) (или через меню View>Camera), устанавливает в 3D-окне вид из камеры. В этом случае, сцена отображается такой, какой она будет после рендеринга (смотрите Рис 13): отрендеренная картинка будет содержать все, что находится внутри наружной пунктирной рамки. В этом режиме также доступно масштабирование, но чтобы изменить точку просмотра, вам необходимо переместить или вращать камеру.

Режим прорисовки(отображения)

В зависимости от мощности вашего компьютера, сложности сцены и типа выполняемой работы, вы можете переключаться между различными режимами отображения объектов:

• Textured(текстурный): Прорисовывается все полностью, насколько это возможно. Пока что не является альтернативой рендерингу. Обратите внимание, что, если у вас нет никакого освещения в сцене, то все останется черным.

• Shaded(с тенями): Поверхности прорисовываются как сплошные(отображаются грани), учитывая освещение. Как и в текстурном режиме, вы ничего не увидите без освещения.

• Solid(сплошной): Поверхности прорисовываются как сплошные, с гранями, но освещение не требуется.

• Wireframe(каркасный): Объекты состоят из линий(ребер), которые задают его форму. Этот режим включен по умолчанию.

• Bounding box(только границы объекта): Объекты вообще не отображаются, вместо них, прорисовывается прямоугольная коробка, которая соответствует форме и размерам объекта.

Режим прорисовки(отображения), можно выбирать соответствующей кнопкой в заголовке окна (Рис 14) или же при помощи клавиш: Z переключает между каркасным и сплошным режимом отображением, Shift-Z переключает между каркасным и теневым режимом отображением.

Локальный и глобальный вид

По умолчанию, сцена имеет глобальный вид. Но, бывает необходим и локальный просмотр. При локальном просмотре, отображаются только выбранные объекты. Это облегчает редактирование в сложных сценах. Чтобы включить локальный просмотр, сначала выберите объекты (смотрите раздел Выбор объектов в главе Меш моделирование), затем выберите пункт в меню View>Local View. Или клавиша NUM/. Возврат к глобальному виду осуществляется повторным нажатием NUM/ или выберите пункт в меню View>Global View (Рис 10).
