Кручение

"Screw" (Кручение), это инструмент "Spin" (Вращение), объединенный со спирально-подобным движением. Вы можете использовать его чтобы создавать винты, пружины или ракушко-подобные структуры.

Метод использования инструмента "Screw", имеет строгий порядок:

• Установите 3D-окно на вид спереди (NUM 1).

• Расположите 3D-курсор там, где будет проходить ось вращения. Таким образом, ось будет вертикальна.

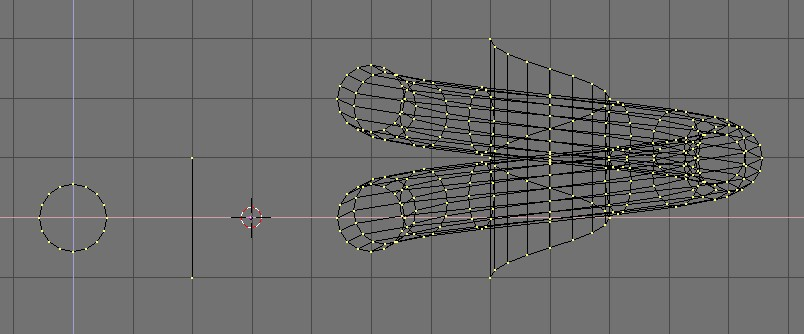

• Убедитесь что имеется открытая полигонная линия. Это может быть как одиночное ребро, как на рисунке, или половинка кольца, убедитесь, что есть два 'свободных' конца; два ребра соединены между собой только одной вершиной. Функция "Screw" находит эти две точки и использует их, чтобы вычислить вектор перемещения, который добавляется к "Spin"(вращение) на полный оборот (Рис 47). Если эти две вершины будут в том же самом месте, тогда получится эффект такой же как и от "Spin". Иначе, случится что-то интересное!

• Выделите все вершины, участвующие в "Screw".

• Укажите в кнопках "Steps" и "Turns" желаемые значения. "Steps" указывает сколько раз будет повторятся профиль на каждый оборот в 360°, а "Turns" указывает сколько будет сделано полных оборотов в 360°.

• Нажмите "Screw"!

Если вы используете несколько 3D-окон, курсор мыши превратится в знак вопроса. Кликните мышкой в том 3D-окне, в котором вы хотите выполнить операцию "Screw". ("Screw" работает только в окне с видом спереди!)

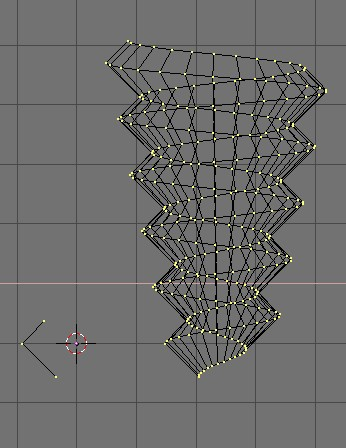

Если два "свободных" конца расположены вертикально, результат будет такой какой вы видели выше. Если нет, тогда вектор перемещения останется вертикальным, и равен вертикальному компоненту вектора, соединяющего две 'свободных' вершины, в то время как горизонтальный компонент генерирует расширение (или сужение) винта как показано на Рис 48.
